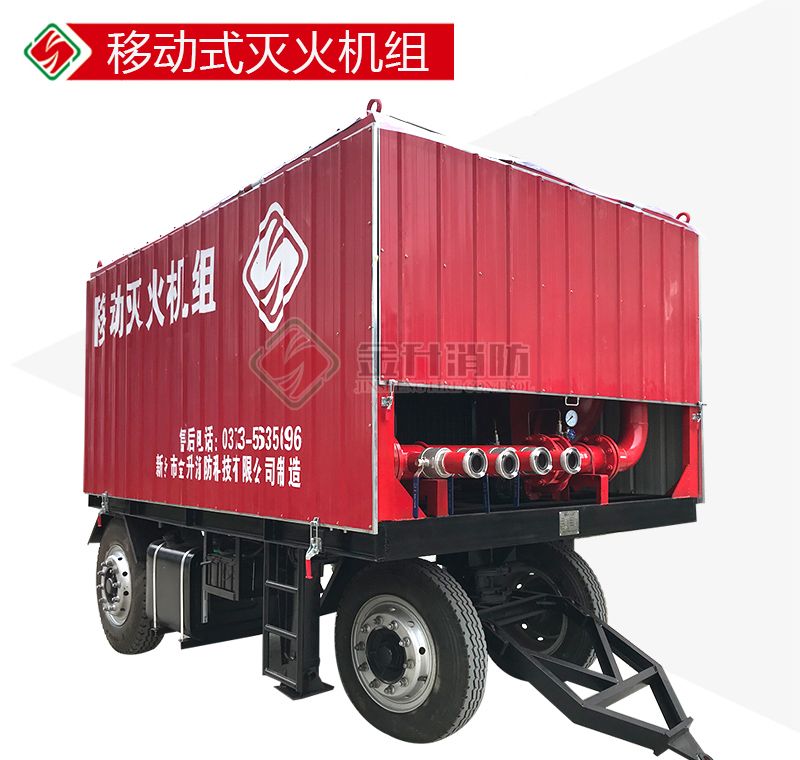

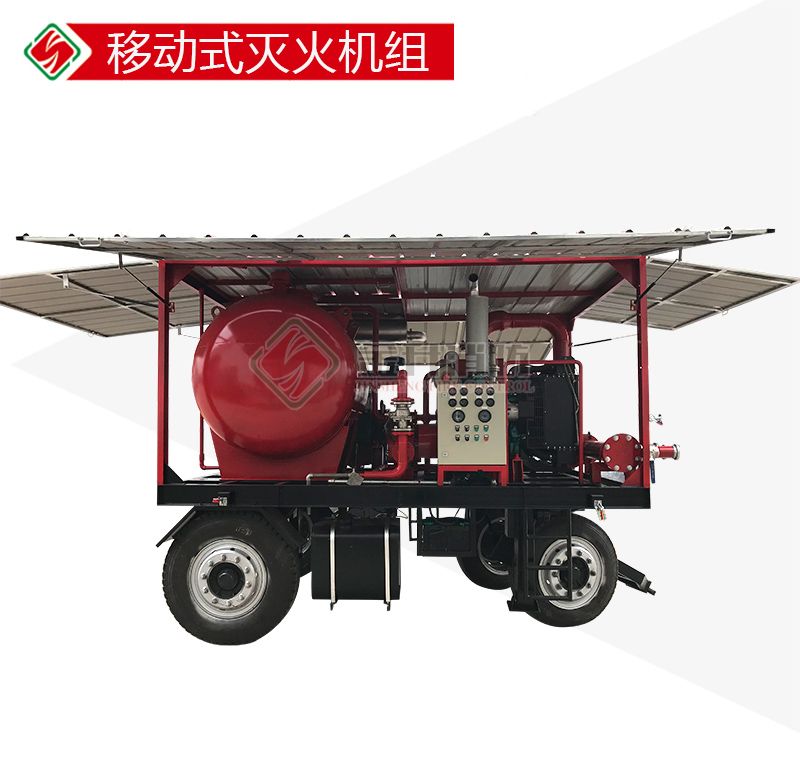

移动式灭火机组

产品介绍

概述

XBC10/80-PHP80(3%)型移动灭火机组主要有柴油机、消防水泵、泡沫泵、比例混合器、常压泡沫液储罐、车架、转盘、轮胎、油箱、控制柜、阀门及管道组成。机组采用柴油机为动力,可在没有电源的情况下提供消防压力水及泡沫混合液。消防水泵采用自吸泵,取水方便。机组采用移动式,使用灵活。

主要技术特性

1、性能描述

移动灭火机组有供水系统、供液系统、常压泡沫液储罐、控制系统、公共系统等组成。装置所有动力采用柴油机驱动。

1.1常压泡沫液罐

泡沫液罐材质为SS304,罐壁厚度不小于6mm,储罐为封头形式,容积为2m³。

1.2供水系统

供水系统采用柴油机消防泵组,柴油机选用东风康明斯品牌,泵头选用自吸型水泵,自吸深度不低于6m,可随时取水。供水系统可提供扬程100m,流量80L/s的消防压力水。

1.3供液系统

供液系统选用柴油机驱动型平衡式比例混合装置,可提供混合液流量为80L/s,混合比为3%的泡沫混合液。

1.4控制系统

控制柜可控制柴油机供水系统和柴油机驱动平衡式泡沫系统。

确认着火后,可手动开启供水系统中的柴油机泵组和供液系统中的柴油机泵组。

柴油机启动方式为按钮一键启动。

1.5驱动装置

柴油机选用国内知名品牌东风康明斯股份有限公司产品,柴油机的起动方式由蓄电池供电,电起动。

1.6供油系统

设备安装一台200L的公共油箱,可供设备连续运转1h。

结构说明

移动灭火机组主要有供水系统、供液系统、控制系统、公共系统组成。

1、移动灭火机组流程图

wpsE1A8.tmp

2、供水系统

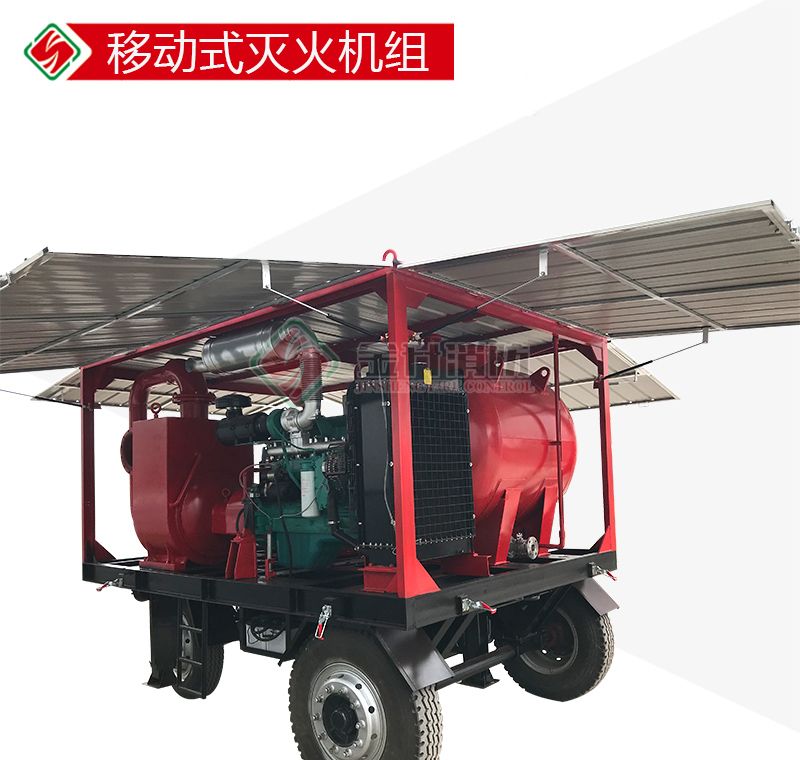

选用柴油机消防泵组作为设备的供水系统,主要有柴油机、冷却水箱、消防水泵、启动系统及排气系统等组成。

2.1柴油机

其使用、维护等见"C系列发动机操作与保养手册"。

2.2消防水泵

消防水泵选用单级自吸式离心泵,可在水源低于消防水泵进口时自动吸水。最低吸水深度6m。

2.3柴油机电起动系统

由蓄电池组、起动电机、启动继电器、交流发动机、电子调速器等组成。

3、供液系统

选用柴油机驱动型平衡式比例混合装置作为机组的供液系统,主要有泡沫液泵、驱动柴油机、平衡阀、比例混合器、双针压力表、常压泡沫液储罐、阀门管道等组成。

3.1泡沫液泵

选用高性能齿轮泵(容积泵)作为泡沫液泵,能更好地满足各种泡沫液的使用要求,转速较低,扬程高。

3.2平衡阀及比例混合器

平衡阀及比例混合器是PHP系统中重的要部件,其阀体为不锈钢,不锈钢阀芯,高强度、高弹性纤维橡胶膜片。它能够通过压力水和泡沫液供给的压力反馈自动调节阀门开关程度,达到一个动态平衡,使得适量的泡沫液和压力水进入到比例混合器,形成泡沫混合液。

3.3柴油机

其使用、维护等见"B系列发动机操作与保养手册"。

4、控制系统

机组选用一台控制柜控制两台柴油机的控制方式,可直接按钮启动任何一台柴油机。

5、公共系统

公共系统主要有车架、转向装置、油箱、电瓶、托架、轮胎、防雨罩板、支撑架、车轴等组成。

5.1油箱

油箱容积为200L,可保证设备连续运转1h。

5.2电瓶

选用2块150Ah(12V)的免维护电瓶为柴油机消防泵组中的柴油机供电,选用2块100Ah(12V)的免维护电瓶为驱动泡沫液泵的柴油机供电。

5.3防雨罩板

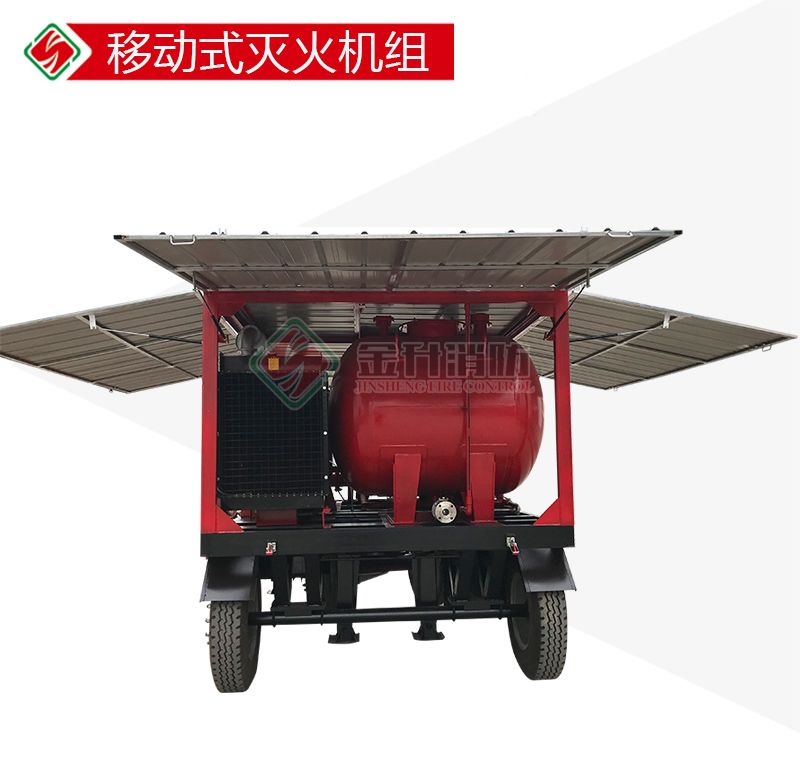

防雨罩板采用可展开式,设备使用时可四面打开。保证设备使用时的空气流转,防止机组内温度过高。

5.4轮胎

转向轮轮胎选用7.50-20型钢丝轮胎,固定轮轮胎选用9.00-20型钢丝轮胎。

5.5支撑架

设备安装四个支撑架,可在设备存放时使用,对轮胎起防护作用。

机组的使用

1、机组使用前的准备工作

⑴检查柴油机各部分是否正常,各附件连接是否可靠,并排除不正常现象。

⑵检查电起动系统电路接线是否正常,蓄电池是否充足。

⑶向油底壳内加注机油至规定油面位置。向喷油泵、调速器内加注机油至规定油平面。

⑷向冷却水箱内加满防冻液。

⑸向燃油箱内加满经过沉淀过滤的燃油。

⑹用手压燃油泵压油使燃油系统充满燃油并排除空气。

⑺在水泵轴承体内,注入润滑油。

⑻常压泡沫液储罐内是否有泡沫原液(泡沫原液混合比为3%)。

⑼在消防水泵的泵体内加注清水,水位和消防泵进口平齐即可。

⑽消防水泵进口和吸水管连接,吸水管底部选装底阀。

2、机组的使用方法

机组在使用时应打开防雨罩板,先启动供水系统,当供水达到要求时再开启供液系统。供液系统不可过早开启。

2.1供水系统的使用

⑴将控制柜面板上消防水泵的"停机/上电"旋钮旋转至上电。

⑵将控制柜面板上消防水泵的"怠速/高速"旋钮旋转至怠速。

⑶按下消防泵的启动按钮,使柴油机启动。如果在5s内未能启

动,应立即释放按钮,通过2min后再做第二次启动。如果连续三次不能启动时,应停止启动,找出原因排除故障后再启动。

⑷柴油机启动后,为怠速运转,将控制面板上的"怠速/高速"旋钮旋转至高速,柴油机即可达到额定转速。

⑸观察控制面板上柴油机的水温及油压,正常运行时,柴油机

水温应保持在80℃~95℃之间。正常运行时,机油压力应在0.20Mpa~0.8Mpa之间。

⑹消防水泵在启动之前检查水泵壳体内的水量,泵壳内没水

的情况下不得启动。

⑺水泵的换油时间,第一次在工作80h后换油,以后每工作2400h或每次检查水泵时换油。

⑻叶轮与密封环间的间隙磨损过大时,应更换叶轮或密封环。定期检查弹性联轴器。

⑼运转过程中,如发现不正常声音时,应立即停车检查原因。

2.2供液系统的使用

⑴打开泡沫液泵进口球阀,检查管道阀门是否在工作状态。

⑵开启柴油机,柴油机的启动方法可参考供水系统柴油机的启动方法。

⑶泡沫液泵启动完成后,观察泡沫泵出口压力表,压力显示在0.6MPa以上时,表明设备泡沫泵启动正常。

⑷泡沫原液和压力水经过比例混合器自动混合,即可向外输送泡沫混合液。

3、机组的停止

⑴先停供液系统中的柴油机,停机方法:先将将控制面板上的速度控制旋钮旋转至怠速,等怠速稳定后再将控制面板的上电旋钮旋转至停机,即可停止柴油机。

⑵柴油机停止后关闭泡沫液泵进口球阀及泡沫液回流阀,打开冲洗阀,对管道进行冲洗,冲洗完成后关闭冲洗阀。

⑶停止供水系统的柴油机,停机方法可参考供液系统柴油机停机方法。

⑷如在冬季,停机后应排空管道及水泵残留的水,防止设备冻裂。

设备的维护保养

1、每季度应对泡沫装置上的压力表、阀门、管道及附件进行外观检查,应完好无损。

2、各主要阀门应定期(每月不少于一次)做启闭检测,防止胶着、自锁。

3、每次使用完后,须用淡水将管道内冲洗干净,需要时表面要进行补漆防腐处理。

4、利用管道上的冲洗口,可对泡沫液管道进行清洗。

5、每次装置使用后,关闭泡沫液泵进口球阀及回流球阀,用清水通过冲洗口冲洗管路,防止锈蚀。

6、根据灌装的泡沫液供应商质保要求,应定期对罐内储存的泡沫液进行抽样检验。

7、定期更换过期泡沫液,彻底冲洗泡沫液储罐及管道附件,重新添加新液。

8、泡沫罐应避免阳光照射,并储存在温度变化较小的场所。

9、定期检查轮胎气压,对于气压过低的轮胎要及时补充。

10、定期检查电瓶,电瓶电压过低应及时充电。

11、柴油机的日常维护与保养按照"B系列发动机操作与保养手册及C系列发动机操作与保养手册"进行。

供液系统各部分阀门状态一览表


序号

名  称

用  途

状  态

伺应状态

工作状态

1

进液球阀

控制泡沫液的供给

常闭

手动开启

2

回流阀

控制泡沫液的回流

常开

冲洗时关闭

3

过滤器

过滤泡沫液杂质



4

比例混合器

混制泡沫混合液



5

安全阀

保持和防止系统装置超压

不动作

超压时动作

6

平衡阀

调节进入比例混合器的泡沫液量保证精确混合比

常闭

自动调节

7

冲洗阀

控制对系统冲洗

常闭

作业完毕冲洗时打开

8

冲洗出口阀

清洗出水口

常闭

作业完毕冲洗时打开

9

放水阀

放空管道内残余水

常闭

冲洗完成时打开

10

球阀

间隔阀

常开

常开

11

单向阀2

防止消防压力水倒流到设备内

浮动

自动止回

12

单向阀1

防止常压泡沫液储罐内泡沫液倒流到设备内

浮动

自动止回



注:部件的的编号参考机组流程图。


金升消防——高效 · 安全 · 放心

0373-5633130

消防泡沫灭火设备及产品的供应商

立即咨询

产品尺寸参考图

XBC10/80-PHP80(3%)型移动灭火机组

供水系统

额定扬程

100m

额定流量

80L/s

柴油机型号

6CTA8.3-G2

柴油机额定功率

163Kw

额定转速

1500r/min

水泵型号

250YZC100

最大吸水深度

6m

供液系统

泡沫泵型号

XB14/5P-JS

柴油机型号

4B3.9-G2

柴油机功率

24Kw

额定转速

1500r/min

额定混合液流量

80L/s

混合比

3%

泡沫液混合方式

平衡式

控制系统

控制方式

一控二(手动控制)

控制电源

直流24V

常压泡沫液储罐

容积

2000L

材质

不锈钢304

供油系统

容积

200L
